Apa keuntungan dari katup kupu -kupu yang diduduki oleh offset ganda dibandingkan dengan katup biasa?

2025-07-09

Katup kupu -kupu yang diduduki ganda bertanggung jawabadalah katup industri yang menggabungkan dua offset geometris dengan komponen penyegelan elastis. Fitur inti adalah bahwa sumbu batang katup membentuk desain offset ganda dengan pusat pipa dan permukaan penyegelan. Dibandingkan dengan katup kupu -kupu biasa, keuntungan teknisnya berasal dari sinergi struktur eksentrik dan segel fleksibel.


Eksentrisitas pertama membuat batang katup menyimpang dari garis tengah pipa, menggerakkan pelat katup untuk melepaskan diri dari permukaan penyegelan pada saat pembukaan; Eksentrisitas kedua merancang cincin penyegelan pelat katup sebagai permukaan kerucut eksentrik untuk membentuk lintasan pembukaan dan penutupan secara bertahap. Mekanisme gerak ini menghilangkan gesekan permukaan penyegelan yang dihasilkan oleh rotasi awal katup kupu -kupu biasa dan mengurangi torsi operasi lebih dari 90%. Kursi katup terbuat dari karet vulkanisir integral atau bahan komposit resin. Ketika ditutup, itu mengkompensasi toleransi manufaktur melalui deformasi elastis untuk mencapai nol penyegelan kebocoran dalam kondisi tekanan rendah.

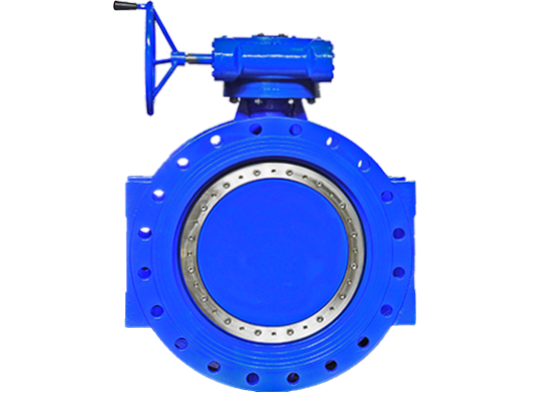

Double Offset Resilient Seated Butterfly Valve

Bagaimana kursi katup elastis mengatasi perubahan suhu?

Modulus elastis dari bahan komposit berfluktuasi lebih sedikit dengan suhu, dan mempertahankan kapasitas deformasi yang stabil dalam kisaran suhu normal, menghindari kegagalan penyegelan kursi katup logam biasa karena ekspansi dan kontraksi termal.

Struktur dariValve kupu -kupu yang diduduki ganda Offset TangguhMengurangi keausan mekanis melalui eksentrisitas geometris, dan dengan penyegelan adaptif dari kursi katup elastis, ia secara bersamaan dapat menyelesaikan masalah torsi pembukaan dan penutupan yang besar dan kebocoran bertekanan rendah dari katup kupu-kupu tradisional.
