Apa Itu Katup Bola yang Dipasang Trunnion dan Mengapa Penting dalam Kontrol Aliran Industri?

Katup bola yang dipasang di trunnionmemainkan peran penting dalam sistem kontrol aliran industri modern, khususnya dalam aplikasi pipa bertekanan tinggi, berdiameter besar, dan jarak jauh. Dibandingkan dengan katup bola mengambang, jenis katup ini menawarkan stabilitas yang unggul, torsi pengoperasian yang lebih rendah, dan keandalan penyegelan yang ditingkatkan. Karena industri seperti minyak dan gas, pengolahan petrokimia, LNG, dan pembangkit listrik terus menuntut standar keselamatan dan efisiensi yang lebih tinggi, memahami struktur, kinerja, dan logika pemilihan katup bola yang dipasang di trunnion menjadi semakin penting.

Ringkasan Artikel

Panduan komprehensif ini menjelaskan apa itu katup bola yang dipasang di trunnion, cara kerjanya, mengapa kinerjanya mengungguli katup bola apung tradisional dalam kondisi sulit, dan faktor apa saja yang harus dipertimbangkan saat memilihnya. Artikel ini juga membahas aplikasi, standar, material, pemeliharaan, dan pertanyaan umum, mengikuti prinsip Google EEAT dan praktik katup industri profesional.

Daftar isi

• Apa itu Katup Bola yang Dipasang Trunnion?
• Bagaimana Cara Kerja Katup Bola yang Dipasang Trunnion?
• Mengapa Ball Valve yang Dipasang Trunnion Lebih Stabil?
• Apa Komponen Struktural Utamanya?
• Industri Mana yang Menggunakan Katup Bola yang Dipasang Trunnion?
• Bagaimana Cara Membandingkannya dengan Floating Ball Valves?
• Bahan dan Standar Apa yang Biasa Digunakan?
• Bagaimana Cara Memilih Katup Bola yang Dipasang Trunnion yang Tepat?
• Pertanyaan yang Sering Diajukan

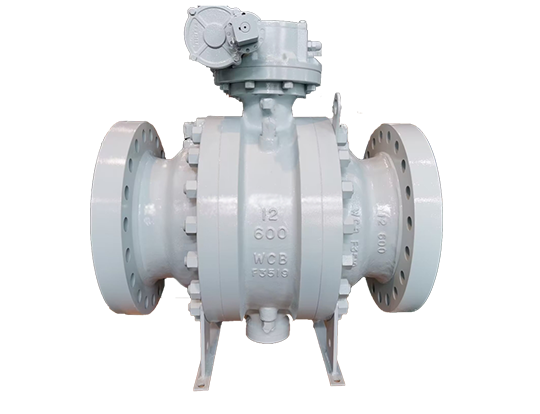

Apa itu Katup Bola yang Dipasang Trunnion?

Katup bola yang dipasang di trunnion adalah jenis katup seperempat putaran di mana bola secara mekanis ditambatkan oleh trunnion (penyangga poros) di bagian atas dan bawah. Berbeda dengan katup bola mengambang, bola tidak bergerak di bawah tekanan. Sebaliknya, kursi bergerak ke arah bola untuk mencapai penyegelan.

Desain ini secara signifikan mengurangi gesekan antara bola dan dudukan, menjadikan katup bola yang dipasang di trunnion ideal untuk sistem pipa bertekanan tinggi dan berlubang besar. Mereka banyak diproduksi oleh pemasok katup profesional sepertiZhejiang Liangyi Katup Co, Ltd., memastikan kepatuhan terhadap standar internasional dan keandalan operasional jangka panjang.

Bagaimana Cara Kerja Katup Bola yang Dipasang Trunnion?

Prinsip kerja katup bola yang dipasang di trunnion didasarkan pada struktur bola tetap yang dikombinasikan dengan dudukan pegas atau dudukan berbantuan tekanan. Saat katup ditutup, tekanan saluran mendorong dudukan bagian hulu ke arah bola, memastikan penyegelan yang rapat. Kursi hilir mungkin diberi energi pegas untuk menjaga penyegelan bahkan pada tekanan rendah.

• Bola dipasang pada posisinya dengan trunnion atas dan bawah
• Kursi katup bergerak secara aksial untuk menutup bola
• Torsi pengoperasian tetap rendah berapa pun tekanannya
• Fungsionalitas double block and bleed (DBB) sering kali tersedia

Mekanisme ini memastikan pengoperasian yang lancar, mengurangi keausan, dan kinerja penyegelan yang konsisten selama siklus servis yang panjang.

Mengapa Ball Valve yang Dipasang Trunnion Lebih Stabil?

Stabilitas adalah salah satu keuntungan paling signifikan dari katup bola yang dipasang di trunnion. Karena bola didukung secara mekanis, bola tidak bergeser pada kondisi tekanan atau suhu yang berfluktuasi.

Manfaat stabilitas utama meliputi:

• Deformasi minimal di bawah tekanan tinggi
• Menurunkan tekanan pada permukaan penyegelan
• Masa pakai kursi dan bola yang lebih panjang
• Pengoperasian yang andal dalam aplikasi pematian kritis

Fitur-fitur ini membuat katup bola yang dipasang di trunnion sangat cocok untuk sistem yang kritis terhadap keselamatan seperti saluran pipa transmisi dan sistem penghentian darurat.

Apa Komponen Struktural Utamanya?

Katup bola yang dipasang di trunnion terdiri dari beberapa komponen rekayasa presisi yang bekerja sama untuk memastikan kinerja dan daya tahan.

Industri Mana yang Menggunakan Katup Bola yang Dipasang Trunnion?

Karena desainnya yang kuat dan keandalan penyegelannya, katup bola yang dipasang di trunnion banyak digunakan di berbagai industri.

• Jaringan pipa transmisi minyak dan gas
• Pabrik pengolahan petrokimia dan kimia
• Sistem LNG dan kriogenik
• Fasilitas pembangkit listrik
• Injeksi air dan utilitas bertekanan tinggi

Banyak dari aplikasi ini memerlukan kepatuhan terhadap standar seperti API 6D dan ISO 17292, yang biasanya diikuti oleh produsen seperti Zhejiang Liangyi Katup Co, Ltd.

Bagaimana Cara Membandingkannya dengan Floating Ball Valves?

Memahami perbedaan antara katup bola yang dipasang di trunnion dan katup bola mengambang membantu para insinyur memilih solusi yang tepat.

Bahan dan Standar Apa yang Biasa Digunakan?

Pemilihan material tergantung pada media pengoperasian, suhu, dan tekanan. Bahan umum meliputi:

• Baja karbon (WCB, A105)
• Baja tahan karat (CF8, CF8M)
• Baja paduan untuk layanan suhu tinggi

Katup bola yang dipasang di trunnion biasanya dirancang dan diuji sesuai dengan standar yang diakui seperti API 6D, API 608, ISO 14313, dan ASME B16.34. Standar-standar ini menjamin keamanan, pertukaran, dan keandalan jangka panjang.

Untuk panduan tambahan mengenai standar katup, lihat ikhtisar standar katup industri ini.

Bagaimana Cara Memilih Katup Bola yang Dipasang Trunnion yang Tepat?

Memilih katup yang tepat memerlukan evaluasi sistematis terhadap kondisi pengoperasian dan persyaratan sistem.

1. Tentukan kisaran tekanan dan suhu
2. Identifikasi karakteristik media
3. Konfirmasikan ukuran dan jenis koneksi
4. Periksa sertifikasi dan standar yang diperlukan
5. Evaluasi kebutuhan otomatisasi dan aktuasi

Bekerja sama dengan produsen berpengalaman seperti Zhejiang Liangyi Valve Co., Ltd. membantu memastikan pemilihan, penyesuaian, dan dukungan purna jual yang tepat.

Pertanyaan yang Sering Diajukan

Apa keuntungan utama dari katup bola yang dipasang di trunnion?

Keuntungan utamanya adalah berkurangnya torsi pengoperasian dan peningkatan stabilitas penyegelan, terutama pada sistem pipa bertekanan tinggi dan berdiameter besar.

Bagaimana katup bola yang dipasang di trunnion mencapai penyegelan?

Penyegelan dicapai melalui kursi berbantuan tekanan atau pegas yang bergerak ke arah bola tetap, memastikan penutupan rapat pada tekanan yang bervariasi.

Mengapa katup bola yang dipasang di trunnion lebih disukai dalam jaringan pipa minyak dan gas?

Mereka menawarkan keandalan yang tinggi, kemampuan blok ganda dan pembuangan, serta kinerja yang stabil pada jarak transmisi yang jauh.

Standar apa yang berlaku untuk katup bola yang dipasang di trunnion?

Standar umum mencakup API 6D, ISO 14313, API 608, dan ASME B16.34, bergantung pada persyaratan aplikasi.

Berapa lama masa pakai katup bola yang dipasang di trunnion?

Dengan pemilihan material dan pemeliharaan yang tepat, katup ini dapat beroperasi dengan andal selama beberapa dekade di lingkungan industri yang menuntut.
